Szczegóły Produktu:
|
| Nazwa produktu: | Półautomatyczna maszyna do nawijania | napięcie: | AC220V/50HZ |
|---|---|---|---|
| Obowiązujący produkt: | φ32 ~ 62 mm | Rozmiar sworznia uzwojenia: | φ3 ~ φ12mm opcjonalnie zgodnie z wymaganiami |
| Dokładność obwijania: | ≦0,5 mm | Wymiar: | Dł. 1750 x szer. 1350 x wys. 1570 mm |
| Waga: | 500 KG | Metoda obciążenia elektrody: | Podręcznik |
| Podkreślić: | Maszyna do wywijania superkondensatorów 50 Hz,Maszyna do wywierania superkondensatorów AC220V,Maszyna do spawania akumulatorów Semi Auto |
||

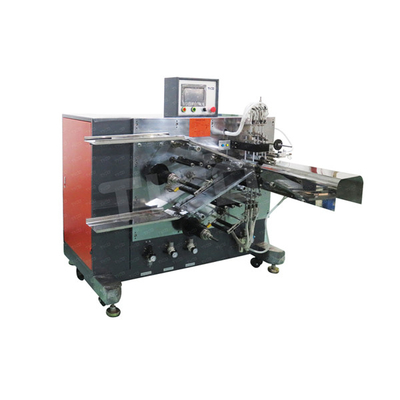

Półautomatyczna maszyna do wiązania superkondensatorów
Krótkie wprowadzenie
Jest używany do owijania cylindrycznych komórek.Załadowanie elektrody do części owijania, owijanie separatorem, taśma klejąca i rozładowywanie zostanie zakończone automatycznie.
Cechy
●Przyjmuje się strukturę pojedynczej igły.
●Ręczne ładowanie, automatyczne owijanie, automatyczne przyklejanie taśmy i automatyczne rozładowywanie.
●Taśma klejąca jest przyklejona poziomo (taśma końcowa jest prostopadła do ucha polarnego), taśma klejąca jest płaska,i pozycja taśmy klejącej może być dokładnie kontrolowana bez zmiany pozycji.
●Prędkość zawijania jest regulowana.
●Napięcie można regulować.
Proces wywijania
a) Wykręcanie przedwykręca separatora: można zaoszczędzić długość separatora przedwykręcania przy użyciu procesu noża zębnego.
b) Wciągnij elektrodę ujemną, kierować elektrodą ujemną do części owijania ręcznie; Wciągnij elektrodę dodatnią, kierować elektrodą dodatnią do części owijania ręcznie;
c) Owijanie;
d) Stacja przeniesienia;
e) Separator cięcia, taśma końcowa i materiał rozładunkowy.
Parametry techniczne
|
napięcie |
AC220V/50Hz |
|
Produkt stosowany |
φ32~62 mm |
|
Wielkość szpilki |
φ3 ~ φ12 mm opcjonalnie zgodnie z wymaganiami |
|
Dokładność uzwojenia |
≤ 0,5 mm |
|
Władza |
1.5 kW |
|
Powietrze sprężone |
00,4-0,7Mpa |
|
Wymiar |
L1750 x W1350 x H1570 mm |
|
Waga |
500 kg |
Wymóg wielkości materiału
|
Materiał |
Długość w mm |
Szerokość (mm) |
Gęstość (mm) |
OD (mm) |
Identyfikator (mm) |
|
Elektrody katodowe |
600~4000 |
48~137 |
0.1~0.2 |
/ |
/ |
|
Elektrody anodowe |
600~4000 |
48~137 |
0.1~0.2 |
/ |
/ |
|
Separator |
Rolowanie |
50 ~ 140 |
0.016 ~ 0.045 |
76.2 |
250 |
|
Taśma końcowa |
Rolowanie |
10 ~ 90 |
0.01~0.035 |
76.2 |
150 |
Dokładność uzwojenia:
gdy elektroda spełnia następujące warunki:
Tolerancja szerokości elektrody mniejsza niż ± 0,2 mm; błąd gięcia "S" elektrody mniejszy niż
± 1 mm/500 mm;
Błąd kształtu wieży separatora jest mniejszy niż ± 0,2 mm;
Dokładność uzwojenia może spełniać następujące wymagania:
± 0,5 mm; błąd ustawienia elektrody mniejszy niż ± 0,5 mm; ustawienie sekcji produktu gotowego ± 0,5 mm.
Gwarancja
1 rok gwarancji z żywotnością na maszynę do zawijania;
3 miesiące gwarancji na szpilkę wiertniczą i cięcie separatora;
6 miesięcy w przypadku oka fotoelektrycznego.
