Część 3 Szybkie otwieranie skrzynki z rękawiczkami próżniowymi do linii pilotażowej baterii

Wprowadzenie produktu

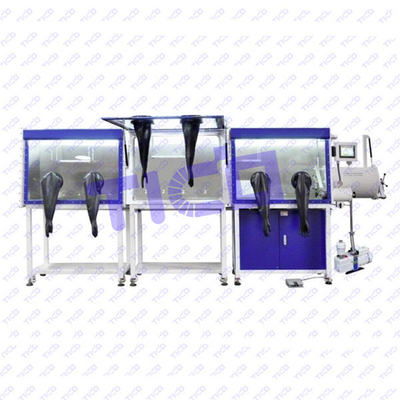

STC-VGB-33SPłytka rękawiczkowa próżniowa jest używana do produkcji baterii i produkcji fabrycznej.Ta maszyna jest idealnym wyposażeniem dla linii pilotażowej baterii i produkcji fabrycznej.

Cechy

● Oczyszczacz o dużej mocy.

● Bardzo niski wskaźnik wycieku.

● Wydajny energetycznie.

● System IoT.

● sterowanie PLC i kolorowy ekran dotykowy HMI.

● Zbudowany blok zaworu wielopoziomowego.

● Długotrwałe analizatory wilgoci i tlenu.

● Szeroki zakres zastosowań.

Parametry techniczne

1Sprawa.

• Sprawa

Materiał: stal nierdzewna typu 304, grubość 3 mm

Powierzchnia wewnętrzna: wykończenie szczotkowane

Powierzchnia zewnętrzna: emaliowana, biała

• Okno

Okno nachylone: szkło zabezpieczające wzrok z cienką warstwą, grubość 8 mm

• Głowice

Materiał: alumina, zamknięty pierścieniem O

• Rękawiczki

Typ: butyl, grubość 0,4 mm

Rozmiar: 8 cali, długość 32 cali

• Filtr pyłowy

Filtr pyłowy: 0,3 mikrona

Zawiera 1 filtr wejściowy i 1 filtr wyjściowy gazu

• Wyroby

Repozytory z nierdzewnej stali: 3 warstwy zamontowane wewnątrz

• Światło pudełkowe

Światło LED: przednie zamontowane nad każdym oknem

• Informacje zwrotne

DN 40 KF: kilka sztuk dla klientów

2Główna przedpokoja.

• Izba

Wymiar: ø 360 mm,długość = 600 mm

Materiał: stal nierdzewna 304

Powierzchnia: wykończenie szczotkowane wewnątrz i malowane na zewnątrz w ten sam kolor (biały)

• Akcesoria

Drzwi: podwójne drzwi, anodowane aluminium

Gęstość 10 mm

Manometr: wyświetlacz analogowy

• Kontrola

Działanie: ręczne.

3Mała przedsala.

• Izba

Wielkość: średnica 150 mm, długość 300 mm, dostęp do schowka 100 mm

Materiał: stal nierdzewna 304

Powierzchnia: wykończenie szczotkowane wewnątrz i pomalowane, białe

• Akcesoria

Drzwi: podwójne drzwi, typ prasowy, suwak trapezowy

Manometr: wyświetlacz analogowy

• Wykonanie kontroli: obsługa ręczna za pomocą zaworu ręcznego

4Oczyszczanie gazu

• Oczyszczacz

Funkcja: usuwanie H2O i O2

Materiał pojemnika: stal nierdzewna 304

Jednostka absorpcyjna: katalizator miedziany: 5 kg

Siata molekularna: 5 kg

Pojemność oczyszczania: usunięcie 60L O2

usuwanie 2 kg H2O

H2O i O2: < 1 ppm

• Przejście gazu

Gazy robocze: azot, argon i hel

Dmuchawa: 90 m3/h

• Regeneracja

Automatyczna regeneracja sterowana przez PLC.

Gaz regeneracyjny: gaz roboczy / mieszanina H2 (H2: 5-10%)

• Pompy

Typ: pompa obrotowa 12 m3/h, mgła olejowa

Zawory kątowe, sterowanie balastem gazowym

• Wyniki badania

Wyniki badań:

5System sterowania.

• Funkcja: obejmuje samodzielną diagnostykę, awarię i ponowne uruchomienie prądu, regulację ciśnienia i samodzielną adaptację, regulację krążenia, ochronę hasłem, ekran dotykowy SIEMENS PLC itp.

• Kontrola ciśnienia: ciśnienie w pudełku jest sterowane przez PLC, ciśnienie może być ustawione między +/- 10mbar, podczas gdy powyżej +/- 12mbar system automatycznie się chroni.

• Przełącznik stopniowy:regulowanie ciśnienia,łatwość podnoszenia lub obniżania ciśnienia

6System wyświetlania

Siemens PLC, który może wyświetlać stan pracy, ciśnienie i zapis systemu itp.

7. Kontrola systemu próżniowego

Brytyjska pompa próżniowa EDWARDS, która może być sterowana przez PLC lub ręcznie. Typ jest 12m3 / h. Może opróżniać przedpokoj i utrzymywać równowagę ciśnienia.

8. Analizator

• Analizator wilgoci:

Zakres pomiarowy: 0 500 ppm

W analizatorze wilgotności zastosowano czujnik wilgotności P2O5, odporny na korozję, odnawialny przez oczyszczanie kwasem,szczególnie stosowane w środowisku żrącym, takim jak baterie litowe i materiały organometaliczne, aby uniknąć odrzucenia po zanieczyszczeniu.

• Analizator tlenu

Zakres pomiarów od 0 do 1000 ppm

ZrO2 czujnik tlenu stałego.

5.9 System IoT

Funkcja produktu

• System kontroli logowania z WeChat Public Number.
• System kontroli logowania poprzez skanowanie kodu QR.
• Monitoring stanu urządzenia w czasie rzeczywistym.
• Zapewnienie danych i zapytanie historyczne.
• Powiadomienie o alarmie za pośrednictwem wiadomości SMS lub e-maila.
• Zdalne debugowanie i diagnostyka usterek.
• Jeden klucz do kontaktu z obsługą klienta.
• Sprawdź podręcznik online.

Gwarancja

1 rok gwarancji z życiową obsługą.
